jual RELAY 5V 1 CHANNEL modul for Arduino di purwokerto

Review tentang Relay 5v 1 channel output 220-250v Ac 10A untuk Arduino by meteorstorepurwokerto


Deskripsi:
=================================
Agan pengen nge drive lampu 220V pake arduino$1$2 Nggak mungkin gan, lhaa tegangannya wae cuman 5V/20mA kok. Kalo di acara uji nyali, si arduino-nya udah melambaikan tangan ke arah kamera pasti. :D

Nahh, solusinya yaitu menggunakan modul driver relay. Relaynya sendiri mampu mengalirkan arus AC hingga 10A pada tegangan 230V. Sedangkan kalo dikasi tegangan DC, bisa mengalirkan arus maksimal 10A/30V. Modul ini bisa dikontrol secara langsung oleh arduino agan. Canggih dah !!! :D

Spesifikasi:
=================================
- Maximum load : AC 250V/10A, DC 30V/10A
- Jumlah channel : 1
- Working voltage : 5V, active LOW
- Weight : 60 g
- Indication LEDs for Relay output status

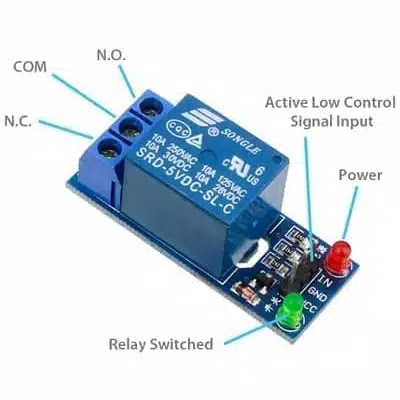

Spesifikasi khusus 1. Modul ini menggunakan relay asli berkualitas tipe Normally Open (NO) dan Normally Close (NC) dengan maximum load AC 250V/10A, DC 30V/10A 2. Memakai SMD Optocoupler isolation, yang berkinerja stabil dengan arus pemicu (trigger current) hanya sebesar 5mA 3. Tegangan sinyal pemicu sebesar 5V DC 4. Dirancang dengan toleransi keamanan, bahkan jika arus pemicu putus, relay tidak akan bekerja 5. Dilengkapi lampu indikator 6. Mudah dipasang, menggunakan terminal untuk pemasangan kabel. Interface pemicu: 1. DC+: power +5V DC 2. DC-: power -5V DC 3. IN: bisa berupa sinyal trigger Interface output relay: 1. NO: normally open (relay tidak hidup sampai ada sinyal baru hidup) 2. COM: common interface 3. NC: normally close (relay hidup sampai ada sinyal baru mati)

jual Relay 1 channel 5 v untuk Arduino di purwokerto, purbalingga, kebumen, banyumas, cilacap

bisa didapat di meteorstorepurwokerto
atau order lewat
tokopedia
shoppe
bukalapak
olx


support by,
#meteorstorepurwokerto
#purwokertorobotika
